产品展示

旋翼式冷、热水表(湿式)


             产品名称:旋翼式冷、热水表(湿式)
             产品型号:LXS-C/E型
             产品系列:机械式水表
            适用范围:用于测量流经自来水管道的水体积的总量的流量测量仪表




产品概述

LXS-80-150旋翼湿式水表(以下简称水表),用于计量流经自来水管道内水的体积总量,它直接安装在标准口径的管道上,借助流体的流速进行工作,适用于工矿企业等大型用户使用。

工作原理

流经管道内流体的动能,推动水表计量机构的叶轮旋转,其转速与流体的流速成正比,通过指示机构传递到标度盘上,指针即指示出液体的体积的体积总量。

表示形式:

C:指针式    E:数字式

使用条件:

冷水表水温不高于40℃且不低于0℃、热水表被测水温不能超过90℃

技术参数

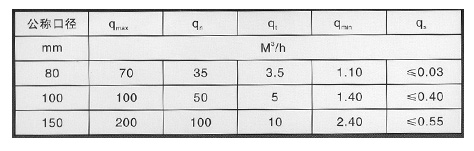

流量范围

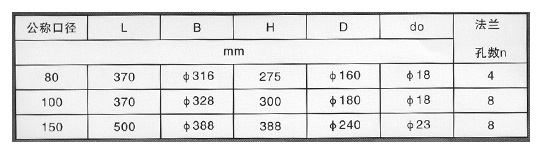

结构外形图及安装尺寸


A、 最大流量(qmax)--水表使用的上限流量。在最大流量时,水表只能短时间使用。
B、 常用流量(qn)-- 水表允许长时间工作的流量
C、 分界流量(qt)-- 水表误差限改变时的流量
D、最小流量(qmn)--水表开始连续指示的流量,此时水表不计示值误差
2、  示值误差
A、 从包括最小流量至不包括分界水量的低区:±5%
B、 从包括分界流量至包括最大流量的高区:±2%
3、  使用温度:0-40℃
4、  公称压力:1.0Mpa
5、  压力损失:≤0.1 Mpa
