不锈钢压力表


                              产品名称:不锈钢压力表
                                         产品型号:YF-100






结构与用途


      不锈钢压力表广泛适用于石油、化工、冶金、电站等工业部门,可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。
      仪表由导压系统、齿轮传动机构、示数装置和外壳所组成。外壳为气密型结构,能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液的仪表,能够抗工作环境振动较强和减少介质压力的脉动影响。

Sturcture and Use
      The stainless meter widely use in petrol, chemical, metallic, power plant and other industry department, can be use in the bad situation with corruption. vibration. The meter is made of transmit pressure system,gear drive machine, note number, and body. The body has the airproof structure, can be protect the inner parts dirt or influenced by environment. For the meter which has liquate inner, can work in strong vibration or pressure pulse situation.

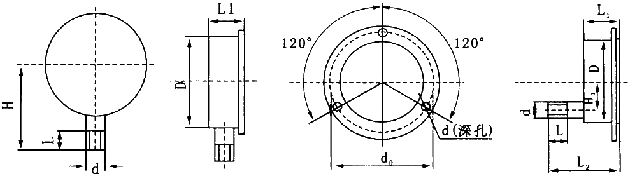

外形尺寸 Figure dimension

D d0 d1 H1 H2 L L1 L2 连接螺纹joint screw d
60 76 4.5 60   14 36 66 M14×1.5;Z1/4(NPT)
100 116 4.8 100 35 20 50 98 M20×1.5;Z1/2;Z1/4(NPT)
150 165 5.8 125 60
技术参数 Technique parameter

名称
Name
型号
Model
测量范围(MPa)
Test range
准确等级
Accuracy grade
连接螺纹
Joint screw
不锈钢压力表
Stainless pressure meter
YTH(N)-40H(Z) 0~0.6、1、1.6、2.5、4
0~0.1、0.16、0.25、0.4、0.6、1、1.6
2.5、4、6、10、16、25、40、60
-0.1~0、0.06、0.15、0.3
0.5、0.9、1.5、2.4
2.5 M10×1.0
不锈钢压力表
Stainless pressure meter
YTF-60H 2.5 M14×1.5
轴向不锈钢压力表
Axis direction pressure meter
YTF-60HZ
耐震不锈钢压力表
Bear vibration stainless meter
YTFN-60H
轴向带边不锈钢压力表
Axis stainless meter with border
YTF-60HZT
不锈钢压力表
Stainless pressure meter
YTF-100H 0~0.1、0.16、0.25、0.4、0.6、1、1.6
2.5、4、6、10、16、25、40、60、100
-0.1~0、0.06、0.15、0.3
0.5、0.9、1.5、2.4
1.5
1.6
M20×1.5
轴向不锈钢压力表
Axis direction pressure meter
YTF-150HZ
耐震不锈钢压力表
Bear vibration stainless meter
YTFN-100H
轴向带边不锈钢压力表
Axis stainless meter with border
YTF-150HZT
注:1.括号内型表示可选,可参照型表示图
     2.量程除MPa,可以Psi/bar,mmHg……
Note:1.In the bracket (the model should be selected),can be refer to the table of model
       2.The measuring range except MPa,also to use Psi/bar,mmHg……
代号 Code name 说明 Illusion
Y     压力表 Pressure table
T     弹簧管 Spring pipe
F     防腐 Antisepsis
FN     防腐耐震 Antisepsis and bear vibration
1     表盘直径 40mm、60mm、100mm、150mm
    Table diameter 40mm、60mm、100mm、150mm
H     全不锈钢 Full stainless steel
无代号 No code name     表示径向安装方式 Note radial fix way
Z     轴向 Axis
T     径向后带边 Radial and with border
ZT     轴向后带边 Axis and with border
     如有其它要求,须我厂技术确认并澄清后可定制。
     If you have any other need, please confirm with our engineer and to order.
